Hassas Plastik KalıpFaydalı model hassas bir plastik helezonik dişli kalıp ile ilgilidir. Hassas plastik helisel dişli kalıp, sabit bir kalıp ve bir hareketli kalıp içerir ve sabit kalıp bir kurulum plakası, bir sıyırma plakası, bir sabit kalıp plakası ve bir sabit kalıp odası gömülü bir parçadan oluşmaktadır ve hareketli kalıp, Cıvatalar, kare demir, bir alt tabaka, hareketli bir kalıp plakası ve hareketli bir kalıp bölmesinin gömülü bir parçası ile sabitlenmiş |
| injection weight: | 84g,95g,107g | tie-bar space(mm): | 310*310 |
|---|---|---|---|
| injection rate(cm3/s): | 70.9,80.8,91 | pump motor: | 7.5KW |
| Vurgulamak: | plastik kalıp enjeksiyon makinesi,plastik enjeksiyon kalıplama makinesi |
||

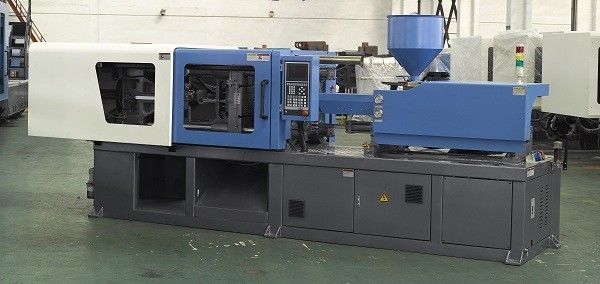

Hidrolik sistemli kapaklar için 7.5KW Küçük Plastik Enjeksiyon Makinesi
1. özellikler
AYAR ÜNİTESİ:
Otomatik kalıp yüksekliği ayarı, kalıp değişimi sırasında zamandan ve maliyetten tasarruf sağlar
SIKIŞTIRMA ÜNİTESİ:
Plakalar, istikrarlı ve sağlam bir sıkıştırma sistemi sağlayan FEM yazılımı kullanılarak tasarlanmıştır.
Beş nokta içe hareket eden çift geçiş sistemi, kalıp kelepçesi için yüksek sağlamlık ve hassasiyet sağlar ve ayrıca stres ve gerginlik etkisini azaltır
HİDROLİK BİRİM:
Dünyaca ünlü pompa ve kontrol vanasını kullanan hidrolik sistem, makinenin hassas çalışmasını kontrol ederek tüm makinenin hassasiyetini, güvenilirliğini ve dayanıklılığını sağlar
ENJEKSİYON ÜNİTESİ
Çift sütunlu destek ve çift silindirli enjeksiyon denge cihazları, enjeksiyon sırasında vida üzerindeki baskının dengeli olmasını sağlar
Farklı malzeme gereksinimlerini işlemek için özel vida ve namlu tasarımları mevcuttur
ELEKTRONİK KONTROLLÜ ÜNİTE
32MHz frekanslı yüksek tepki PLC kontrol sistemi
Bağımsız CPU kontrolü gösteren 5-10 inç LCD ekran
140hmz tarama süresi 1 ms ana kontrol frekansı, hızlı yanıt ilerlemesi, yüksek kontrol hassasiyeti
100-200group kalıp parametre depolama alanı
Kalite kontrol yönetimi, ana süreç parametreleri ve eğriler istatistiklerin bir listesini gösterir
PID namlu sıcaklık kontrol fonksiyonu parametreleri otomatik olarak ayarlar
2. özellikleri
| HM-70 | ||||
| ENJEKSİYON ÜNİTESİ | BİRİMİ | bir | B | C |
| VİDA ÇAPI | aa | 30 | 32 | 34 |
| VİDA Sol / Sağ RETIO | L / D | 23.7 | 22.2 | 20.7 |
| ENJEKSİYON HACMİ | cm3 | 92 | 105 | 118 |
| ENJEKSİYON AĞIRLIĞI | g | 84 | 95 | 107 |
| oz | 2.95 | 3.35 | 3.79 | |
| ENJEKSİYON ORANI | cm3 / s | 70.9 | 80.7 | 91 |
| ENJEKSİYON BASINCI | mpa | 244 | 215 | 190 |
| EKİP HIZI | rpm | 220 | ||
| SIKIŞTIRMA ÜNİTESİ | ||||
| KELEPÇE GÜCÜ | kN | 700 | ||
| KALIP AÇIK ZAMANLI | aa | 270 | ||
| KRAVAT BARLARI ARASI | aa | 310 x 310 | ||
| MAKSİMUM YÜKSEKLİK | aa | 120 -350 | ||
| EJEKTÖR ZAMANLI | aa | 70 | ||
| EJEKTÖR GÜCÜ | kN | 38 | ||
| DİĞERLERİ | ||||
| MAKS. POMPA BASINCI | mpa | 16 | ||
| POMPA MOTOR GÜCÜ | kW | 7.5 | ||
| ISITICI GÜCÜ | kW | 6.8 | ||
| MAKİNA ÖLÇÜLERİ | aa | 3.9 x 1.1 x 1.7 | ||
| YAĞ DEPOSU KAPASİTESİ | L | 150 | ||
| MAKİNA AĞIRLIĞI | t | 2.5 | ||
3.Configuration:
| BİLEŞEN | MARKA & ORİJİNAL | ||
| Sabit pompa | Servo | ||
| hidrolik sistem | |||
| HİDROLİK MOTOR | INTERMOT-İTALYA-ÇİN | INTERMOT-İTALYA-ÇİN | |
| SERVO MOTOR KONTROL CİHAZI | / | TONGLING-ÇİN | |
| HYD 'POMPA | SABİT | VICKERS-USA VEYA YUKEN-JAPONYA | VICKERS-USA VEYA YUKEN-JAPONYA |
| DİŞLİ POMPASI | / | SUMITOMO-JAPONYA | |
| YÖN VANASI | VICKERS-USA VEYA YUKEN-JAPONYA | VICKERS-USA VEYA YUKEN-JAPONYA | |
| PP VALF | HNC-TAYVAN | / | |
| KALIP AYAR MOTORU | INTERMOT-İTALYA-ÇİN | INTERMOT-İTALYA-ÇİN | |
| elektrik sistemi | |||
| KONTROLÖRÜ | Techmation-TAYVAN | Techmation-TAYVAN | |
| RÖLE | Schneider-ALMANYA | Schneider-ALMANYA | |
| LİNEER DÖNÜŞTÜRÜCÜ | MIRAN-ÇİN | MIRAN-ÇİN | |
| SINIRLI ANAHTAR | Schneider-ALMANYA | Schneider-ALMANYA | |
| KIRICI | Schneider-ALMANYA | LS-KORE | |
| ELEC'MOTOR | HUANQIU-ÇİN | / | |
| diğerleri | |||
| YÜKSEK BASINÇ BORUSU | GOODYEAR-USA | GOODYEAR-USA | |
| MÜHÜR | Helate-İngiltere | Helate-İngiltere | |
| OTOMATİK YAĞLAMA | SL-ÇİN | SL-ÇİN | |
| VİDA VE VARİL | 38CrMoAlA-Çin | 38CrMoAlA-Çin | |
4. çizim çizmek
